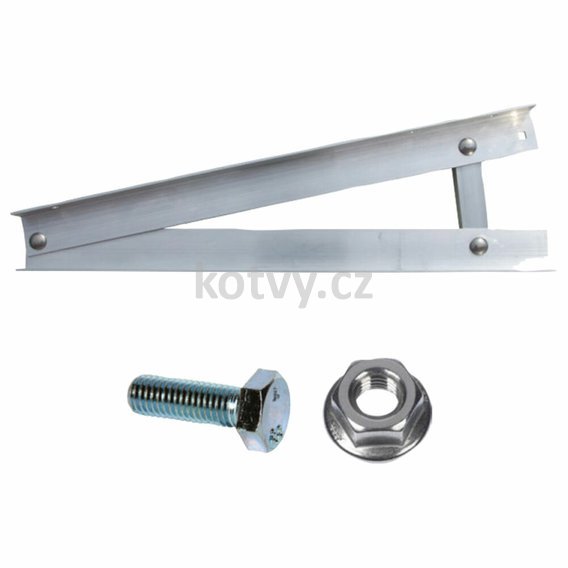

STFS 10° -13 ° (střechy bez atiky)

• Trojúhelníkový rám je předmontovaný polohovatelný konstrukční prvek, který se používá k realizaci FV elektrárny na plochých střechách
• Z výpočtu zatížení a únosnosti použitého nosníku se stanoví potřebný počet rámů, které se pospojují nosníky, na které se dále upevňují FV panely jako na šikmých střechách
• Konstrukce získá prostorovou tuhost upevněním hliníkového ztužení BP AL na zadní podpěry rámů

• Předmontovaný trojúhelníkový podpůrný rám STFS 10°-13° pro instalace FVE s horizontální orientací solárních panelů na plochou střechu
• Trojúhelníkový rám z hliníkové slitiny AW 6063/6060 T66 podle EN 755-2:2013
• Šrouby a matice z nerezové ocele A2-70 podle EN ISO 3506-1/2;2009
• Trojúhelníkový podpůrný rám STFS je předmontovaný a v balení jsou přiloženy šrouby a matice pro upevnění Solar nosníku
• Jednoduchou úpravou lze změnit sklon solárních panelů mezi 10° a 13°
• Instalace s horizontálně orientovanými solárními panely je pouhých 30 cm vysoká

Vhodné pro montáže na:

• Ploché střechy s profilem Solar-fish

Přípustná rozvržení:

• 1 solární panel s orientací na šířku

Technické údaje trojúhelníkového rámu STFS 10° -13 °:

Montáž:

• Určete rozteč podpůrných trojúhelníkových rámů STFS podle zatížení větrem a sněhem v dané oblasti
• Rozvrhněte umístění rámů podle nosné konstrukce a vzhledu FVE
• Upevněte rámy STFS k nosné konstrukci vhodnou kotvou
• Na rámy upevněte Solar nosníky pomocí přiložených šroubů a matic
