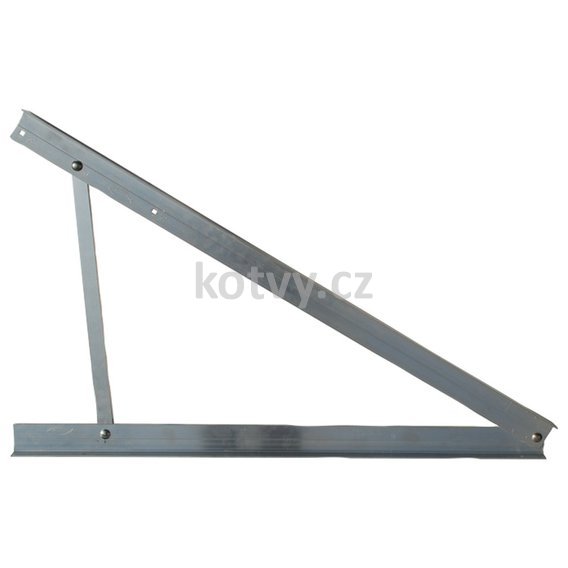

STFN 200 25°-30°-35° (střechy s atikou)

• Trojúhelníkový rám je předmontovaný polohovatelný konstrukční prvek, který se používá k realizaci FV elektrárny na plochých střechách
• Z výpočtu zatížení a únosnosti použitého nosníku se stanoví potřebný počet rámů, které se pospojují nosníky, na které se dále upevňují FV panely jako na šikmých střechách
• Konstrukce získá prostorovou tuhost upevněním hliníkového ztužení BP AL na zadní podpěry rámů

Vlastnosti a výhody trojuhelníkového rámu STFN 200 25°-30°-35°

• Trojúhelníkový rám je předmontovaný polohovatelný konstrukční prvek, který se používá k realizaci FV elektrárny na plochých střechách
• Typ STFN 200 se sklonem 25° - 30° - 35° se používá na střechách s atikou
• Rámy větších rozměrů jsou uzpůsobené k montáži FV panelů velkých rozměrů
• Z výpočtu zatížení a únosnosti použitého nosníku se stanoví potřebný počet rámů, které se pospojují nosníky, na které se dále pomocí úchytů upevňují FV panely jako na šikmých střechách
• Konstrukce získá prostorovou tuhost upevněním hliníkového ztužení BP AL na zadní podpěry rámů
• Kompletní konstrukční prvek obsahuje příslušenství k upevnění nosníků
• Sklon rámu lze nastavit
• Umožňuje usazení panelů na šíř i na výšku
• Materiál propůjčuje rámům dlouhou životnost a vynikající korozivzdornost

Vhodný pro

• Ploché střechy
• Uspořádání FV panelů do řady na šířku i výšku

Montáž

• Počet a rozteč rámů jsou předmětem statického výpočtu s přihlédnutím k zatížení větrem a sněhem
• Rozmístěte rámy a pokud je předmětem práce kotvení, upevněte je ke střešní konstrukci
• Přiložené šrouby a matice použijte k upevnění nosníků na trojúhelníkové rámy
• Pokud není konstrukce ukotvena, zajistěte ji zátěžovým systémem proti účinkům větru
